Descripción de Producto

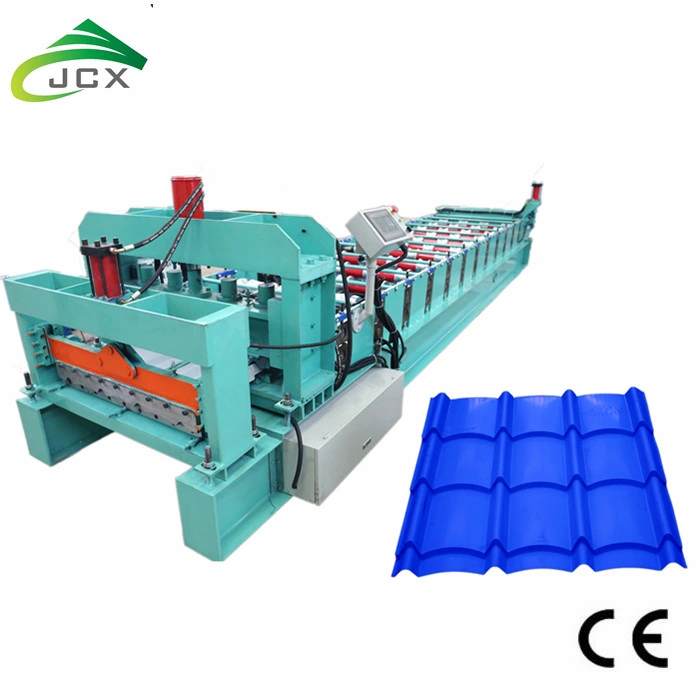

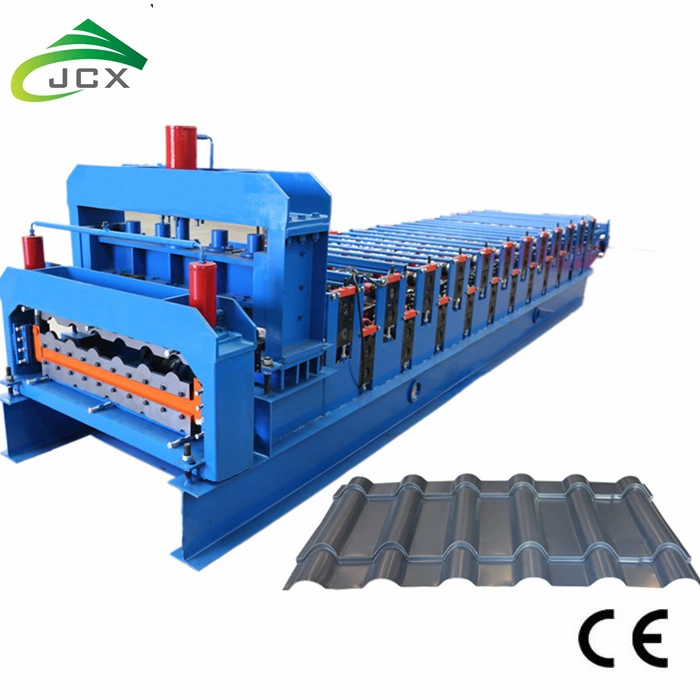

Teja esmaltada de rodadura de la máquina de moldeo de máquina de formación
Nuestra máquina de teja está diseñado para la producción de teja. Se compone de un manual decoiler principal, máquina laminadora, presionando la parte, corte autoamtic, la recolección de la tabla.
Nuestra máquina de teja está diseñado para la producción de teja. Se compone de un manual decoiler principal, máquina laminadora, presionando la parte, corte autoamtic, la recolección de la tabla.
Una Hoja de Especificaciones
| 1. | Tipo de bobina | Previamente pintadas , bobina de Aluminio, acero galvanizado |
| 2. | El ancho | 1200mm |
| 3. | Rango de espesor | 1mm (máx. ). |
| 4. | El estrés de rendimiento (mm) | Q235. |
Especificaciones de la máquina B
| 1. | El poder Requisito | Tipo | 220V/380V/3ph/50Hz | |
| Potencia del motor principal | 3kw | |||
| El poder de corte | 3kw | |||
| 2. | La formación de Velocidad (m/min). | 8-15 | No Incluye El Tiempo De Corte | |
| 3. | Las estaciones de formación | De 22 Estaciones | ||
| 4. | Material De Los rodillos | CR12 | ||
| 5. | El espesor De la Estructura | 14mm | ||
| 6. | La formación de Diámetro del eje (mm) | 70 | ||
| 7. | Las cadenas | 1 Pulg. | ||
| 8. | Tipo De Corte | Corte hidráulico | ||
| 9. | Sistema de control | PLC Y un Inversor de Panasonic | ||
| 10. | Instalar Dimensiones dependen Del Diseño final) | 12, 8m x 0, 6 m x 1.2m | Sin la Longitud del panel | |
| 11. | Peso total (aprox. ) | 10T | Dependen Del Diseño final | |
| 12. | Pantalla | Pantalla táctil de la pantalla de texto / | ||
Decoiler manual
Se Trata de Tipo pasivo Podría Cargar Bobina Por Gastar La Corrección de manchas En la Bobina de Diámetro interior. Es Fácil De Usar Y Económica Solución.
Se Trata de Tipo pasivo Podría Cargar Bobina Por Gastar La Corrección de manchas En la Bobina de Diámetro interior. Es Fácil De Usar Y Económica Solución.
Dispositivo de guía
La adopción de la Barra de rectores Y el Bloque deslizante Para Controlar El Ancho Y la Posición De La Lámina de acero. La Bobina Está Guiado En La Posición correcta Y se Pasa Con El Rodillo Formando el Sistema. Puede Ajustar La Guía de Bares Con Perder Los Tornillos de fijación Para Alimentar a la Hoja En Posición correcta. La Estructura fija Para Asegurarse de que No se puede Mover Fácilmente.
La adopción de la Barra de rectores Y el Bloque deslizante Para Controlar El Ancho Y la Posición De La Lámina de acero. La Bobina Está Guiado En La Posición correcta Y se Pasa Con El Rodillo Formando el Sistema. Puede Ajustar La Guía de Bares Con Perder Los Tornillos de fijación Para Alimentar a la Hoja En Posición correcta. La Estructura fija Para Asegurarse de que No se puede Mover Fácilmente.
Sistema de Formación Roll:
Sistema de formación de rollo Consisten En la Máquina , Sistema de transmisión, Motor eléctrico Y Sistema de formación de rollo.
A. La Máquina Adopta la Estructura de la soldadura Con el Tratamiento de granallado y pintura
B. Todos los Rodillos de Alta Calidad adoptar material Nº45 de Acero Con Cromo duro Revestida En Superficie, Todo el Tratamiento Con Máquinas CNC, Para Asegurarse de que Los Rodillos Con Una buena Rigidez Y Precisión, Y la Forma de Hoja de impermeabilización perfecta Según Diseño.
C. Todos los Ejes de rodadura Están Hechas Por la Alta Calidad Nº45 de Acero Con Saciar Y Moderar el Tratamiento, de Modo que Los Ejes Con Una buena Rigidez Que Podría Utilizar Para Larga Tern Sin Deformación.
D. Shafting de laminación de Acero tipo de estructura de soporte de Pared Y Soldadas En El Sótano Junto A la Rigidez.
E. Cycloidal Polo Accionados por motor reductor de velocidad de marcha, Los Rodillos de avance/retroceso Accionado Por Cadena, Parte De Los rodillos superior/inferior Impulsado Por el Engranaje
F. Manualmente la barra de ajuste el tornillo Para Ajustar La Distancia Entre Los rodillos superior/inferior De la Diferencia de Grosor De la Hoja.
(Atención: Todo el Sistema de laminado Ha Ajustado En Nuestra Empresa Como Una Situación perfecta, No se Sugieren Para Ajustar Los Rodillos Al Azar, Si Es necesario, Debería Ajustar Por Un Técnico experimentado O Después de Entrenar Por Nuestro Ingeniero. De lo contrario, Provocará La Máquina No puede Formar Un Buen Perfil
Dispositivo de corte
A. Adopta Después de La Cuchilla de corte, el Material Es Cr12 Con Saciada del Tratamiento, Después de Cortar, No Hay Material Desperdiciado.
B. Adopta Bastidor soldado Para Una buena Rigidez.
C. La Acción de corte Droved Por El Poder De La Estación hidráulica Que Garantiza La Procesión De El Corte Y Bajo Ruido, de larga Duración.
Sistema de formación de rollo Consisten En la Máquina , Sistema de transmisión, Motor eléctrico Y Sistema de formación de rollo.
A. La Máquina Adopta la Estructura de la soldadura Con el Tratamiento de granallado y pintura
B. Todos los Rodillos de Alta Calidad adoptar material Nº45 de Acero Con Cromo duro Revestida En Superficie, Todo el Tratamiento Con Máquinas CNC, Para Asegurarse de que Los Rodillos Con Una buena Rigidez Y Precisión, Y la Forma de Hoja de impermeabilización perfecta Según Diseño.
C. Todos los Ejes de rodadura Están Hechas Por la Alta Calidad Nº45 de Acero Con Saciar Y Moderar el Tratamiento, de Modo que Los Ejes Con Una buena Rigidez Que Podría Utilizar Para Larga Tern Sin Deformación.
D. Shafting de laminación de Acero tipo de estructura de soporte de Pared Y Soldadas En El Sótano Junto A la Rigidez.
E. Cycloidal Polo Accionados por motor reductor de velocidad de marcha, Los Rodillos de avance/retroceso Accionado Por Cadena, Parte De Los rodillos superior/inferior Impulsado Por el Engranaje
F. Manualmente la barra de ajuste el tornillo Para Ajustar La Distancia Entre Los rodillos superior/inferior De la Diferencia de Grosor De la Hoja.
(Atención: Todo el Sistema de laminado Ha Ajustado En Nuestra Empresa Como Una Situación perfecta, No se Sugieren Para Ajustar Los Rodillos Al Azar, Si Es necesario, Debería Ajustar Por Un Técnico experimentado O Después de Entrenar Por Nuestro Ingeniero. De lo contrario, Provocará La Máquina No puede Formar Un Buen Perfil
Dispositivo de corte
A. Adopta Después de La Cuchilla de corte, el Material Es Cr12 Con Saciada del Tratamiento, Después de Cortar, No Hay Material Desperdiciado.
B. Adopta Bastidor soldado Para Una buena Rigidez.
C. La Acción de corte Droved Por El Poder De La Estación hidráulica Que Garantiza La Procesión De El Corte Y Bajo Ruido, de larga Duración.
sistema hidráulico
Está Controlado Por La Rueda dentada Bomba de aceite. Después de Llenar El Aceite hidráulico En El Depósito de aceite hidráulico, La Unidad de las bombas de La Máquina de corte Para Comenzar El Trabajo de corte.
El Sistema Incluye Un Conjunto De Depósito hidráulico, Un Conjunto De La bomba de aceite hidráulico, Dos Tubos hidráulicos. El electromagnetismo y dos conjuntos de Válvulas.
Poder De La Bomba de aceite: 3kw
aceite hidráulico : 40#
Sistema de control PLC
Está Controlado Por La Rueda dentada Bomba de aceite. Después de Llenar El Aceite hidráulico En El Depósito de aceite hidráulico, La Unidad de las bombas de La Máquina de corte Para Comenzar El Trabajo de corte.
El Sistema Incluye Un Conjunto De Depósito hidráulico, Un Conjunto De La bomba de aceite hidráulico, Dos Tubos hidráulicos. El electromagnetismo y dos conjuntos de Válvulas.
Poder De La Bomba de aceite: 3kw
aceite hidráulico : 40#
Sistema de control PLC
Adopta el Control de equipo industrial. El Objetivo de la Longitud de la pieza Es Ajustable Y Dígito Puede Ser Ajustado. Modo calculado Tiene Dos Modos: Automático Y Manual . El Sistema Es Fácil De Manejar Y Utilizar.
La precisión de procesamiento : Dentro de 1.00mm
Contiene la Pantalla de cristal líquido, programador, un Transformador Para Las Máquinas electrónicas Y Kits De Cada Parte. La Pantalla táctil
PLC Es Taiwán Panasonic
La marca del transductor Es Taiwán Taida
El vendedor Debe Proporcionar la Pantalla de idioma chino e inglés
Contador
Un Contador Medidores de Longitud, Legumbres, Y Decide de Longitud.
Un Contador Medidores de Longitud, Legumbres, Y Decide de Longitud.
